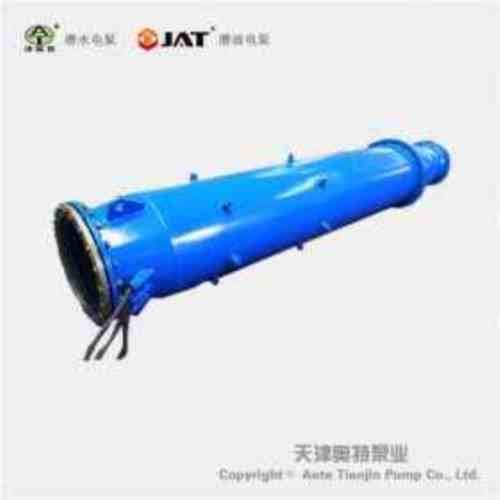

一、底吸式井用潜水泵结构说明：
1.底吸式井用潜水泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。
2.底吸式井用潜水泵导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。
3.高扬程潜水泵上部装有止回阀，避免停机水锤造成机组破坏。
4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5.潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺， 把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕-层。再用防水粘胶带缠2~3层，外面包上2 3层防水胶布或用水胶粘结包一层橡胶带（自行车里胎〉以防渗水。
二、井用潜水泵结构图如下：
三、底吸式井用潜水泵订购需知：
一、如您需要订购底吸式井用潜水泵;需确定：
1、底吸式井用潜水泵;流量、扬程、自吸高度
2、泵配套功率、电压;工作电压
3、底吸式井用潜水泵;进出口径
4、底吸式井用潜水泵;过流介质 以便我们技术人员为您准确选择。
